Dezentrales WINDKRAFTWERK

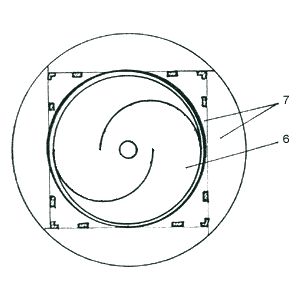

Schnitt A-A:

Der Schnitt zeigt die Flügelform eines Savonius-Rotors. Zur aerodynamischen Optimierung hat der Rotor an seinen Enden Scheiben, um die umströmende Luft zu lenken. Entsprechende Fortsetzungen außerhalb des Mastes erhöhen den Effekt.

6 Endscheibe, dreht sich mit dem Savonius-Rotor
7 Starres Leitblech außerhalb des Mastes

Ein Film (60 MB) sagt mehr als 1000 Worte...
